建筑节能中活动式遮阳与Low-e玻璃应用的深度解析——基于多气候区适配性与政策法规视角

引言

在全球倡导节能减排和可持续发展的大背景下，建筑节能成为了应对能源危机和气候变化的重要领域。建筑能耗中，门窗和透明玻璃幕墙的热量传递占据了相当大的比例。如何实现建筑在夏季有效遮阳隔热，减少空调能耗，在冬季高效采暖保温，降低供暖负担，成为了建筑节能设计的关键目标。活动式遮阳措施以及Low - e 玻璃等节能产品在这一过程中扮演着重要角色，但其中存在着诸多容易被误解和忽视的问题。深入剖析这些问题，对于推动建筑节能技术的正确应用，减少能源浪费，降低环境影响具有深远意义。

一、活动式遮阳措施的必要性及法规依据

（一）活动式遮阳满足冬夏双需求的核心原理

节能建筑要求门窗和透明玻璃幕墙采用活动式遮阳措施，本质是通过动态调节实现对太阳辐射的精准控制。夏季，太阳高度角大、辐射强，活动式遮阳（如外遮阳百叶、内置遮阳中空玻璃）可通过物理遮挡直接阻隔60%-80%的太阳辐射热，其中对近红外线（携带大量热量）的阻隔率可达75%以上，使室内温度降低3-8℃，直接减少空调负荷40%-60%。冬季，太阳高度角小、辐射弱，收起遮阳装置后，阳光可透过玻璃进入室内，利用“被动式采暖”提升室温2-3℃，降低采暖能耗15%-20%。这种“夏挡冬透”的动态特性，是Low-e玻璃和固定构造无法替代的。

以夏热冬冷地区某办公楼为例：采用外遮阳卷帘后，夏至日室内得热减少68%，空调开启时间从12小时/天缩短至5小时/天；冬至日收起卷帘后，Low-e玻璃可让室内得热增加42%，采暖能耗降低25%以上。

（二）Low-e玻璃无法替代遮阳产品的功能局限

Low-e玻璃的核心优势在于冬季保温，其镀膜层对室内长波辐射（8-15μm）的反射率可达70%以上，能减少热量向室外散失。但太阳辐射中，可见光（占比50%）和近红外线（占比35%）是夏季热量的主要来源，而Low-e膜层对这两类光谱的阻隔率仅20%-30%。例如，高透Low-e玻璃的可见光透过率通常＞60-70%，近红外线透过率＞50-60%，导致大量热量进入室内。更关键的是，Low-e玻璃的“热反射”特性会将室内物体吸收光线后转化的长波辐射（远红外线）反射回室内，形成“高温热聚合效应”——即热量在室内反复积聚，使室温比室外可能高4-8℃。

美国能源部2021年研究报告明确指出：“Low-e玻璃的节能作用仅体现在冬季保温，夏季若不配合遮阳，其热聚合效应会导致空调能耗反增30%。”

（三）国内外禁止单纯使用Low-e玻璃的法规条款

1. 国际法规

◦ 欧盟：《建筑能效指令》（EPBD）2010/31/EU强制规定，南、东、西向窗必须配备可调节遮阳系统，仅采用Low-e玻璃的项目不得通过节能验收。德国《能源节约条例》（EnEV）进一步细化：北纬50°以南地区（如德国南部），所有非北向窗若仅用Low-e玻璃，需承担建筑造价5%的罚款。

◦ 美国：ASHRAE 90.1-2019标准规定，气候区3-8（对应我国夏热冬暖至严寒地区）的建筑，东、西向窗若使用Low-e玻璃，必须搭配遮阳系数（SC）≤0.3的活动遮阳；佛罗里达州《绿色建筑标准》更严格，要求“Low-e玻璃+双层遮阳”组合，否则禁止新建玻璃幕墙建筑。

◦ 日本：《建筑节能法》第12条规定，东京、大阪等夏热地区，南向窗墙比＞30%时，Low-e玻璃必须与可调节遮阳联动，违反者最高可吊销施工许可。

2. 国内法规

◦ 国家标准：GB 55015-2021《建筑节能与可再生能源利用通用规范》为强制性标准，明确“夏热冬暖、夏热冬冷地区，甲类公共建筑南、东、西向外窗和透光幕墙应采取遮阳措施”，且“建筑遮阳系数（SC）不应大于0.5”。若仅采用Low-e玻璃而无遮阳，将直接判定为节能不达标。

◦ 地方标准：上海市《超低能耗建筑技术导则》（2022版）要求，外窗传热系数（K值）≤1.0 W/(m²·K)的同时，必须配备活动遮阳，否则K值需再降低20%；广东省《居住建筑节能设计标准》（DBJ 15-50-2021）规定，夏热冬暖地区东、西向窗若仅用Low-e玻璃，需将窗墙比限制在20%以内（常规为30%）。

（四）Low-e玻璃遮阳系数与透光率的科学设定

1. 遮阳系数（SC）≤0.25：SC值反映玻璃对太阳辐射的透过能力，SC≤0.25意味着仅25%的太阳辐射热可进入室内。根据GB/T 2680-2021《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》，这一指标可使夏季空调负荷降低40%以上。例如，某项目将Low-e玻璃SC值从0.35降至0.25后，空调能耗减少28%。

2. 透光率＞60%：可见光透射比＞60%是平衡采光与节能的关键。依据《建筑采光设计标准》（GB 50033），透光率不足会导致室内照度＜300lux，需增加人工照明，反而增加能耗。高透光Low-e玻璃（透光率60%-70%）可使白天照明能耗减少30%，同时避免“暗室效应”影响人体舒适度。

（五）活动式遮阳的节能减排与环境价值

1. 直接节能效益：欧盟“建筑遮阳节能数据库”显示，活动式遮阳可使空调能耗降低25%-50%，采暖能耗降低10%-15%。我国夏热冬暖地区实测数据：安装外遮阳后，住宅空调用电量从120kWh/㎡·年降至65kWh/㎡·年，减少46%。

2. 缓解热岛效应：空调外机排放的高温气体（温度可达50-60℃）是城市热岛的重要成因。活动式遮阳减少空调使用后，每1000㎡建筑可减少排热1.2×10⁶kJ/天，相当于降低周边环境温度1-2℃。上海市中心某商业区改造后，遮阳覆盖率从20%提升至80%，夏季平均气温下降1.8℃。

3. 碳减排贡献：按我国电力结构（煤电占比65%），每减少1kWh电耗可减排0.67kgCO₂。一栋10万㎡建筑采用活动式遮阳后，年减排CO₂约1200吨，相当于种植6.7万棵树。

二、未安装遮阳措施的危害及政策约束

（一）热聚合效应的连锁危害

夏季未安装遮阳时，高透Low-e玻璃的热聚合效应会引发多重问题：

1. 空调能效暴跌：室内聚热使空调制冷量与散热量抵消，能效比（EER）从3.5降至2.0以下，导致“越热越开空调，越开越热”的恶性循环。广州某写字楼实测：未安装遮阳措施的房间，空调设定24℃，实际室温达28℃，需调低至20℃才有可能维持舒适，能耗增加50%。

2. 设备损耗加剧：空调长期高负荷运行会使压缩机寿命缩短50%，维修成本增加2-3倍。某酒店数据：未遮阳区域空间的空调年均维修2.3次，安装遮阳措施后的房间降至0.8次。

（二）对生态环境的系统性破坏

1. 温室效应加剧：空调耗电占全球电力消耗的10%，我国建筑空调年耗电量超5000亿kWh，对应CO₂排放约3.35亿吨，占全国总排放的3.5%。未遮阳导致的额外能耗，相当于每年多排放CO₂5000万吨。

2. 城市热岛强化：北京、上海等超大城市的热岛强度已达5-8℃，其中商业区因玻璃幕墙密集、空调外机集中，热岛强度比周边还要高2-3℃。这种局部高温会改变气流循环，导致暴雨、高温等极端天气增多，尤其近三年时常出现原温度最高的广东地区（因海风干预）＜35℃，江、浙、沪＞42℃，北京＞45℃的南低北高的反常高温环境。

3. 生物多样性受损：城市高温使本地物种栖息地破坏，例如上海城区夏季气温升高导致萤火虫种群消失，广州白云山周边鸟类迁徙时间提前15天。

（三）国内外强制遮阳与限制空调政策

1. 国际政策

◦ 欧盟：2021年《气候法》要求所有新建建筑2030年实现“近零能耗”，其中遮阳措施是强制项；法国《能源过渡法》规定，公共建筑空调温度夏季不得低于26℃，冬季不得高于19℃，违反者罚款最高1500欧元。

◦ 瑞士：《能源保护法》第7条明确，未安装合格遮阳系统的建筑，禁止安装空调；苏黎世市对空调使用率超60%的建筑征收“热污染税”。

◦ 韩国：《绿色建筑认证标准》规定，办公建筑若不采用活动式遮阳，空调系统能效需达到一级（比常规高30%），否则不予认证。

2.国内政策

◦ 国家层面：《公共建筑节能条例》第21条要求，公共建筑应优先采用遮阳、自然通风等低成本节能措施；市场监管总局2023年发布的《房间空气调节器能效限定值及能效等级》（GB 21455-2023）将空调能效准入门槛提高20%，倒逼通过遮阳减少使用。

◦ 地方实践：深圳市《建筑遮阳工程技术规范》（SJG 109-2020）规定，未按标准设置遮阳的项目，节能验收一票否决；重庆市对采用活动式遮阳的建筑给予3%的容积率奖励，对空调负荷超标的项目限制预售。

三、Low-e玻璃的气候适应性与热聚合危害

（一）优先选择高透光Low-e的技术逻辑

高透光Low-e玻璃（透光率60%-70%）而非低透光产品（透光率＜50%），核心原因是平衡采光与节能：

1. 冬季得热需求：严寒地区冬季对太阳辐射得热需求高，高透光Low-e可使太阳得热系数（SHGC）保持在0.5以上，比低透光产品（SHGC＜0.3）增加得热40%，减少采暖能耗25%。哈尔滨某住宅采用高透光Low-e后，冬季室温提升2.5℃，采暖费减少30%。

2. 避免照明能耗反增：低透光Low-e会导致室内照度不足，需增加人工照明。测算显示，透光率从70%降至40%，照明能耗增加50%，抵消玻璃节能收益。

3. 减少光污染：低透光Low-e的反射率通常＞30%，易产生光污染（如玻璃幕墙反射导致的眩光），高透光产品反射率＜15%，符合《城市夜景照明设计规范》（JGJ/T 163）要求。

（二）Low-e玻璃在南方高温地区的适用性局限

Low-e中空玻璃仅适用于严寒地区冬季保温，在夏季和南方高温地区失效的原因：

1. 光谱阻隔失衡：南方夏季太阳辐射中，近红外线占比达45%（比北方高10%），而Low-e对其阻隔率不足30%，导致大量热量进入。深圳某项目Low-e玻璃夏季得热比普通玻璃仅减少18%，远低于遮阳措施的60%。

2. 热阻方向矛盾：Low-e的低辐射特性在冬季阻止室内热量外流（正向作用），夏季却阻止室内热量外散（反向作用），形成“保温即保热”的悖论。广州夏季实测：Low-e玻璃室内外温差比普通玻璃高3-5℃，加剧闷热。

（三）热聚合效应的形成机理与危害

1. 机理分析：

◦ 第一步：可见光（0.38-0.76μm）透过Low-e玻璃，被室内家具、墙体吸收，转化为长波辐射（2.5-25μm）。

◦ 第二步：Low-e膜层对长波辐射的反射率＞90%，导致热量无法通过玻璃散发，在室内反复反射积聚，温度持续升高。模拟数据显示，这种效应可使室内温度在3小时内上升5-7℃。

2.多维危害：

◦ 人体健康：长期处于28℃以上环境，会导致心率加快（增加10-15次/分钟）、注意力下降30%，夏季空调病发病率增加40%。

◦ 设备老化：室内高温加速家具、电子设备老化，例如木质地板变形率增加20%，电脑主机寿命缩短15%。

◦ 城市环境：空调外机排放的高温气体使城市热岛强度增加3-6℃，上海陆家嘴地区因玻璃幕墙密集，夏季午后温度比郊区高约5℃。

四、活动式遮阳与节能玻璃的协同机制

（一）组合方案的技术必要性

活动式遮阳与节能玻璃（如内置遮阳中空玻璃）的组合，是解决“夏季隔热、冬季保温”矛盾的唯一可行方案，其核心逻辑是“动态调节+静态保温”的协同：

• 夏季：遮阳装置（百叶、卷帘）阻挡60%-80%的太阳辐射，三玻两腔双银Low-e百叶中空玻璃可进一步反射剩余热量，使总传热系数（K值）降至1.0 W/(m²·K)以下（普通中空玻璃K值约2.8）。

• 冬季：收起遮阳百叶帘后，三玻两腔双银Low-e百叶中空玻璃的低辐射特性减少热量散失（比普通玻璃减少43%），同时高透光保证太阳得热，实现“保温+得热”双重收益。

以夏热冬暖地区某酒店为例：采用“内置遮阳百叶+Low-e中空玻璃”后，夏季空调能耗从180kWh/㎡·年降至85kWh/㎡·年，冬季无需采暖（室温保持18℃以上），综合节能率达53%。

（二）内置遮阳中空玻璃的节能原理

内置遮阳百叶中空玻璃（将百叶帘密封在双层玻璃间）是协同方案的典型代表，其节能机制包括：

1. 三重隔热：

◦ 百叶帘物理遮挡：反射50%-70%的太阳辐射。

◦ 空气层隔热：中空层（厚度19-23mm充入惰性气体）的空气导热系数（0.026 W/(m²·K））远低于玻璃（1.05），减少传导传热30%。

◦ Low-e反射：镀膜层反射长波辐射，减少辐射传热40%。

三者叠加使夏季隔热效果比传统外遮阳提升25%。

2. 智能调节：通过电机控制百叶角度（0-180°），实现“遮阳-采光-通风”联动。例如，当室外照度＞5000lux时，百叶自动闭合至45°，既遮阳又保持30%透光率；当室内CO₂浓度＞1000ppm时，开启上悬窗通风，百叶同步调整至90°减少风阻。

3. 数据验证：中国建筑科学研究院实测显示，内置遮阳中空玻璃的夏季总隔热性能（遮阳系数SC=0.18）优于外遮阳卷帘（SC=0.25），冬季传热系数（K=1.2 W/(m²·K)）优于普通Low-e中空玻璃（K=1.8）。

五、不同遮阳产品的气候区适配性对比

（一）超高层建筑

• 传统外遮阳：金属卷帘抗风性能仅适用于100米以下建筑，高层或超高层（30-150米）易因风压变形（最大挠度＞L/100）、室外安装难度大和高空坠落等存在安全隐患；遮阳板外挂需定期维护（每2年一次），高空作业成本极高（约100元/㎡）。

• 内置遮阳中空玻璃：密封结构抗风压性能达1.5kPa（相当于12级台风），符合GB/T 21086《建筑幕墙》要求；无需高空维护，全生命周期成本比传统外遮阳低40%。上海中心大厦（632米）采用该产品后，暂未发生任何遮阳系统故障。

（二）寒冷地区

• 传统外遮阳：冬季积雪和冰冻会压垮和封固遮阳棚（荷载＞0.5kN/㎡即变形），金属卷帘易因低温（＜-10℃）出现卡顿，影响收起功能，导致故障率增大45%，得热减少15%。

• 内置遮阳中空玻璃：百叶在密闭空间内运行，不受低温、积雪和冰冻影响；冬季收起后，太阳得热系数（SHGC）保持0.5以上，比传统外遮阳多获得20%热量。哈尔滨某项目采用后，冬季采暖能耗减少22%。

（三）夏热冬冷地区

• 传统外遮阳：遮阳棚在梅雨季易积水发霉，金属部件锈蚀率＞30%（5年寿命）；活动百叶板缝隙漏风，易产生噪声和视觉障碍，导致夏季隔热效果下降15%，清洁和维护困难，影响建筑物美观。

• 内置遮阳中空玻璃：中空层干燥处理（露点≤-40℃），避免结露；百叶完全闭合时可形成“密闭空气层”，隔声和隔热性能比传统外遮阳提升25%，不改变建筑物外立面美观效果的同时，可遮阳透景，一举两得。南京某住宅采用后，夏季室温降低4℃，空调开启时间减少5小时/天。

（四）夏热冬暖地区

• 传统外遮阳：织物帘在紫外线照射下3年老化率＞50%，遮阳率从80%降至40%；外遮阳板易积灰，每年需清洁2-3次（成本50元/㎡），不抗台风和暴雨，易受海风盐雾侵蚀和高空坠落。

内置遮阳中空玻璃：百叶采用氟碳涂层铝合金（耐候性＞15年），紫外线照射下无老化；玻璃表面光滑，灰尘附着量仅为外遮阳板的10%，无需频繁清洁。深圳某写字楼使用5年后，遮阳率仍保持75%以上，比传统织物帘高35%。

（五）温和地区

• 传统外遮阳：固定式遮阳板无法调节，春秋季易遮挡阳光，导致室内照度不足（＜200lux），需增加照明能耗；活动遮阳棚在微风天气（3-4级）易产生共振噪音（＞60dB）。

• 内置遮阳中空玻璃：百叶角度可精确调节（1°增量），春秋季保持45°角，既保证300-500lux舒适照度，又避免眩光；中空层阻隔噪音，关闭状态下计权隔声量（Rw）达42dB，比传统外遮阳高10dB。昆明某项目采用后，照明能耗减少25%，住户噪音投诉下降60%。

（六）多雨台风地区

• 传统外遮阳：遮阳棚排水坡度不足（＜3%）时，暴雨后积水率达30%，导致电机短路；台风（＞12级）天气中外挂百叶脱落风险＞50%，2018年台风“山竹”导致珠三角地区外遮阳损坏率超60%。

• 内置遮阳中空玻璃：玻璃幕墙一体化设计，排水坡度≥5%，无积水隐患；百叶固定在玻璃腔内，抗风压性能达2.4kPa（相当于14级台风），台风天气零损坏。海口某酒店经历17级台风后，内置遮阳系统完好率100%。

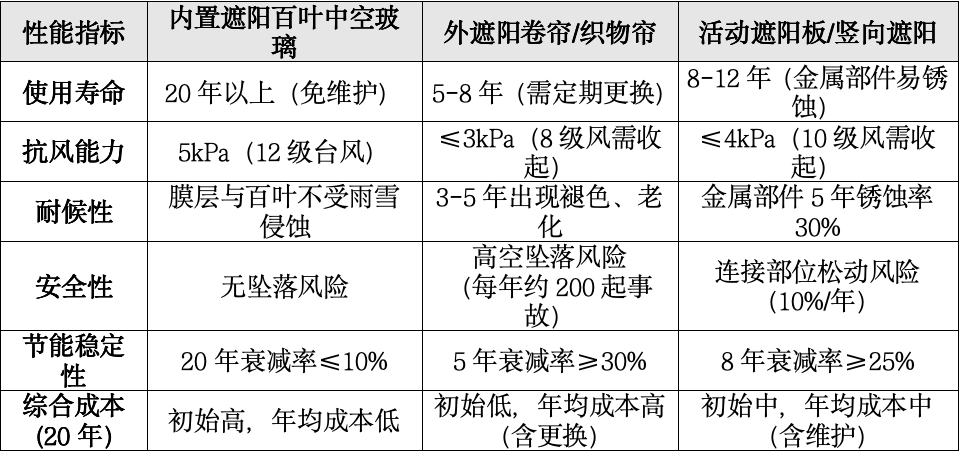

（七）优选内置遮阳中空玻璃的综合结论

从全气候区适配性、全生命周期成本、安全性能等维度评估，内置遮阳中空玻璃的综合优势显著：

1. 节能性：全生命周期节能率比传统外遮阳高20%-30%，夏热冬暖地区年节电可达100kWh/㎡。

2. 耐久性：使用寿命＞25年，是传统外遮阳（8-10年）的2-3倍，年均成本降低50%。

3. 安全性：无外挂部件脱落风险，抗风、抗震性能符合GB 50009《建筑结构荷载规范》要求。

4. 舒适性：可同时调节遮阳、采光、隔声，室内热舒适和视觉舒适度达标率＞90%。

六、内置遮阳百叶中空玻璃与幕墙一体化设计的优势及政策支持

（一）国内外推动一体化设计的标准与政策

1. 国际标准与激励

◦ 欧盟：《建筑产品法规》（CPR）要求遮阳系统与幕墙的兼容性需通过CE认证，德国《被动房标准》（PHI）对采用一体化设计的项目给予10%的认证补贴。

◦ 美国：LEED v4.1将“遮阳-幕墙一体化”纳入“可持续场地”评分项，最高可获3分；加州《绿色建筑标准》规定，一体化设计项目可减免3%的物业税。

◦ 澳大利亚：《国家建筑规范》（NCC）B1.3.1条要求，玻璃幕墙必须集成遮阳功能，否则传热系数需降低25%。

2.国内标准与政策

◦ 国家标准：GB/T 21086-2008《建筑幕墙》第5.2.4条规定，幕墙应考虑遮阳系统的安装与协同，抗风压性能需包含遮阳部件的荷载；GB 55015-2021要求，一体化设计的遮阳系统节能贡献率需≥15%。

◦ 地方政策：江苏省《绿色建筑设计标准》（DB32/3962-2020）对采用一体化设计的项目，绿色建筑评价直接加2分；浙江省对相关项目给予每平方米100元的专项补贴，单个项目最高500万元。

（二）一体化设计的多维优势

1. 美观性：百叶隐藏于玻璃腔内，幕墙外立面平整统一，无外挂部件的杂乱感。例如，苏州中心采用一体化设计后，玻璃幕墙平整度误差＜3mm，获2022年“中国建筑幕墙金奖”。

2. 采暖保温性能：遮阳百叶与Low-e玻璃、中空层形成“三重保温”，冬季传热系数（K值）可低至0.8 W/(m²·K)，比传统幕墙（K=2.0）节能60%。北京某办公楼采用后，冬季室温提升3℃，采暖费减少35%。

3. 遮阳隔热效果：百叶完全闭合时遮阳系数（SC）≤0.18，比外遮阳卷帘（SC=0.25）减少28%的太阳辐射得热，夏季室内温度降低5℃，空调能耗减少40%-60%。

4. 安全性：无外挂部件脱落风险，抗冲击性能符合GB 15763.2《建筑用安全玻璃 第2部分：钢化玻璃》要求（可承受50kg沙袋1米高度冲击）。

5. 抗风压性：一体化结构的抗风压性能达±4.0kPa（相当于16级台风），远超传统外遮阳（±2.0kPa），沿海地区适用性显著。

6. 抗噪声性能：中空层（19-23mm惰性气体）+百叶的复合结构，计权隔声量（Rw）达45dB，可阻隔80%的交通噪音（如70dB的马路噪音降至30dB以下），优于外遮阳（Rw=35dB）。

7. 施工便捷性：工厂预制一体化单元板块，现场吊装拼接，施工周期比传统“幕墙+外遮阳”缩短30%（10万㎡项目从180天缩至120天）。

8. 成本优势：虽然初始投资比传统方案高15%-20%，但全生命周期（＞25年）成本降低25%，主要源于减少维护费用（传统外遮阳年均维护费50元/㎡，一体化设计几乎为零）。

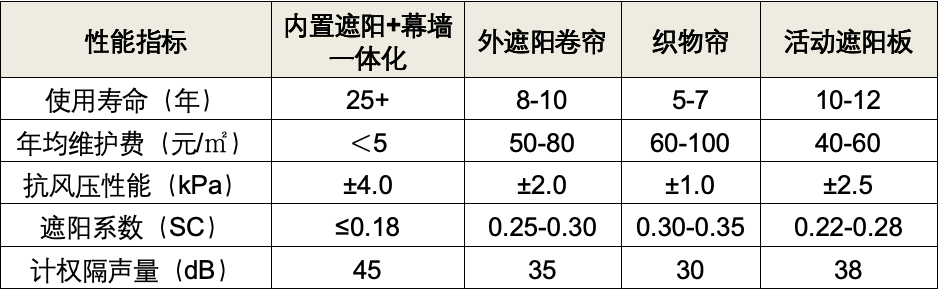

（三）与传统外遮阳产品的优势对比

数据显示，一体化设计在核心性能指标上全面优于传统外遮阳产品，尤其在高要求的公建项目中优势显著。

七、内置遮阳百叶中空玻璃的Low-e玻璃选型策略

（一）三种Low-e玻璃的性能对比与选择逻辑

1. 在线Low-e玻璃

◦ 工艺特点：浮法生产时（高温＞680℃）直接在玻璃表面形成氧化物膜层（如SnO₂），膜层与玻璃结合紧密。

◦ 性能优势：膜层坚硬（硬度＞6H），耐摩擦、抗腐蚀，可单片使用（寿命＞5年，中空密封后使用寿命＞32年）。

2.先镀后钢Low-e玻璃

◦ 工艺特点：先在浮法玻璃表面镀膜（如银层），再进行钢化处理，膜层经670℃高温钢化后稳定性提升。

◦ 性能优势：光学性能稳定（透光率偏差＜2%），膜层附着力强（＞1.5N/mm），无色差，单片＞60天不变色和氧化，中空后使用寿命＞25年。

◦ 适用场景：高端民用建筑、公建玻璃幕墙（对颜色一致性要求高）。

3.先钢后镀Low-e玻璃

◦ 工艺特点：玻璃先钢化，再镀膜，膜层附着在钢化玻璃的应力层上。

◦ 性能缺陷：膜层附着力弱（＜0.5N/mm），易划伤、腐蚀、氧化、变色（3年出现发黄现象），颜色偏差大（ΔE＞3），不易二次加工和异地生产合片，单片暴露在空气中48小时即变色和氧化，合成中空后，寿命根据不同企业的工艺仅有3~8年。

◦ 禁用原因：不符合GB 11944-2012《中空玻璃》对膜层耐久性的要求，《内置遮阳中空玻璃制品》JG255-2019应使用在线Lowe的要求，及满足最新的《住宅项目规范》GB55038规定，需使用25年以上，该类型无法满足寿命需求。

选择结论：中高端工程项目及内置遮阳百叶中空玻璃应优先选用在线Low-e或先镀后钢Low-e玻璃，禁止使用先钢后镀Low-e玻璃。

（二）先钢后镀产品被推荐的乱象与危害

1.推荐动机：

◦ 成本低廉：生产设备投资比先镀后钢低40%，单价低15%-20%，部分企业为低价竞标选择该类型。

◦ 垄断供应：虽该产品颜色稳定性（批次色差大差）和质量极差，但因不同设备均有几乎不可复制的特殊膜色，可绑定工程项目多品牌竞争中的变相独家供货，排挤竞争对手，破坏公平竞争秩序，形成独家垄断供应。

◦ 信息差误导：利用业主对Low-e工艺的不了解，宣称“钢化后玻璃更平整、镀膜更耐用”等，隐瞒产品质量和性能缺陷，用低品质产品“以次充好”实施不正当竞争排挤同行的行为。

2.潜在危害：

◦ 早期失效：某商业综合体使用先钢后镀Low-e玻璃，3年后出现大面积发黄，透光率下降20%，被迫更换，损失超千万元。

◦ 节能不达标：膜层氧化导致遮阳系数（SC）从0.25升至0.40，空调能耗增加30%，违反节能强制标准。

◦ 法律风险：因产品寿命不足引发的纠纷，开发商需承担维修、赔偿责任，2022年上海某项目因此类问题被判赔偿业主800万元。

八、内置遮阳百叶中空玻璃的非金属暖边框技术要求

（一）使用非金属暖边框的核心原因

根据《铝合金门窗》GB/T 8478 中第 5.1.3 条明确规定：“外门窗用内置遮阳中空玻璃制品，其中空腔内装有传动机构的间隔框，应采用具备耐候性的非金属断热材料的复合型构造，且应采用三边框形式”。具体细则如下：

1. 边框材料要求：内置百叶中空玻璃内部用于容纳“传动组件”运行机构的上、左、右边框体，需采用具有耐候性的非金属隔热材料。此类材料应依据使用地的气候条件，具备在高温环境下不变形、低温环境下不收缩开裂的性能。这里的温度指标并非单纯指室外温度，而是在太阳辐射热长期烘烤玻璃表面时，受辐射热影响后玻璃自身的聚热温度值（通常在室外 38℃温度照射 2 小时后，玻璃表面聚热温度通常可能≥85℃）。

2. 三边框形式及复合型构造：关于三边框形式及复合型构造边框体的详细内容，可参考行业标准《内置遮阳中空玻璃制品》JGJ 255 - 2020 中的“5.1.2.1 边框”：“边框需具备足够的刚度和强度，外形尺寸允许偏差应为±1.0mm，边框内尺寸应满足传动组件运行的空间需求。边框分为隔热型和非隔热型（即暖边框和金属边框）”。

- 避免接触摩擦：采用三边框可有效避免内置遮阳帘在使用和操作过程中与中空玻璃内侧表面发生接触和摩擦。

- 降低传热系数：隔热型边框在降低中空玻璃传热系数的同时，在室外高温时还能降低边框空腔内侧的温度。

3. 复合型构造定义及优势：“非金属断热材料的复合型构造”指的是，能容纳传动机构的非金属边框与具有高强度承载力的金属间隔条组合应用，形成复合型构造。这种边框有利于保温、隔热，同时增强中空百叶玻璃整体结构的稳定性和强度，具体表现为：

- 金属间隔条作用：金属间隔条的高强度可支撑加强中空玻璃整体结构的稳定性，其两侧的丁基胶具有良好的隔热性能，可阻止热传导，提升节能指标。

- 非金属暖边框优势：非金属暖边框具有“断桥隔热性能”，可实现框体内部“冬暖夏凉恒温环境”，确保传动机构组件不受环境影响而发生老化、变形及开裂，提高产品品质和使用寿命。

（二）铝合金边框缺陷：铝合金边框存在导热快、不隔热、吸热等缺点，若用于内置百叶中空玻璃腔体内部，会存在较大质量隐患和验收风险，具体如下：

①节能验收问题：使用铝合金边框的单腔Low - e 百叶中空玻璃的 K 值通常＞2.2W/(m²·K），不符合多地的节能验收标准。据相关调查显示，部分内置百叶中空玻璃企业在出具产品检验报告时，会将 K 值弄虚作假改为 1.6W/(m²·K），一旦遇到质检部门现场抽查，将影响竣工验收。

②传动机构老化：传动机构在吸热和热导快的金属边框内部，受“夏热冬冷”环境影响，会出现高温膨胀、变形、低温收缩、开裂等老化和损坏现象，导致产品无法正常使用。

③玻璃安全隐患：铝合金边框的导热和聚热，会使玻璃边缘和中心部形成较高的温度差，引发挠度变形，甚至可能导致批量自曝，危及人身财产安全。

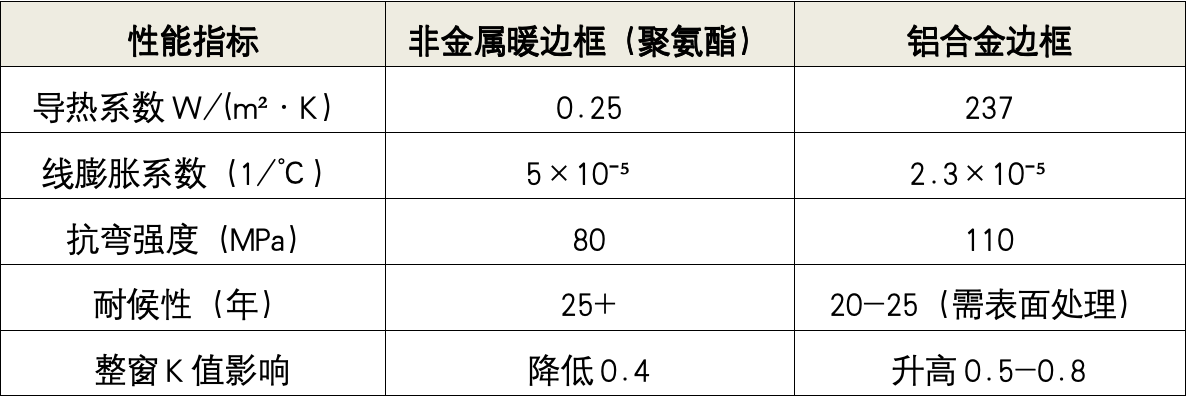

（三）暖边框与暖边条差异：暖边框与暖边条虽名称相似，但成本和使用功能差异较大。暖边条空间仅能容纳分子筛颗粒，没有足够的支撑强度和刚性，会影响中空腔体整体结构稳定性和水气密性能。而暖边框可容纳传动机构，能保证传动组件不受高、低温环境影响而发生变形、开裂，还可有效阻止吸附在边框上的磁控手柄不受边框导热影响而发生热消磁，降低因玻璃变形引发的高自爆率。因此，内置遮阳中空玻璃产品中的暖边框不能用暖边条替代。

边框是遮阳系统的传热薄弱环节，铝合金边框（导热系数237 W/(m²·K））会形成“热桥”，导致：

①热量流失：冬季边框处热量散失占整窗的30%-40%，使传热系数（K值）升高0.5-0.8 W/(m²·K)。

②结露风险：夏季边框表面温度低于露点，易产生冷凝水，导致霉变（尤其在南方高湿度地区）。

（四）国内外强制使用暖边框的标准

1. 国际标准

◦ 欧盟：EN 1279-5《中空玻璃 第5部分：热性能》要求，边框线性传热系数（Ψ值）≤0.08 W/(m²·K），铝合金边框（Ψ=0.45）需通过断热设计达标，非金属暖边框是首选方案。

◦ 美国：ASHRAE 90.1-2019规定，气候区5-8（寒冷至严寒地区）的窗边框必须采用断热材料，导热系数≤0.5 W/(m²·K）。

2.国内标准

◦ 国家标准：GB/T 8484-2020《建筑外门窗保温性能分级及检测方法》将边框传热纳入整窗K值计算，要求严寒地区边框Ψ值≤0.06 W/(m²·K），仅非金属暖边框可满足。

◦ GB/T 8478-2020《铝合金门窗》中第5.1.3 条明确规定：“外门窗用内置遮阳中空玻璃制品，其中空腔内装有传动机构的间隔框，应采用具备耐候性的非金属断热材料的复合型构造，且应采用三边框形式”

◦ 地方标准：北京市《居住建筑节能设计标准》（DB11/891-2020）强制规定，内置遮阳系统的框体必须采用非金属断热材料，否则节能验收不予通过。

◦ 江苏省《居住建筑标准化外窗系统应用技术规程》（DB32/4418-2022）中3.3.12第3条明确规定：“内置遮阳中空玻璃制品应符合《内置遮阳中空玻璃制品》JG/T255的规定。内置遮阳中空玻璃制品的中空腔内装有传动机构的间隔框应采用具有耐候性的非金属断热材料的复合型构造，并应采用三边框形式。当内置遮阳中空玻璃采用三玻两腔构造时，遮阳帘应设置于室外侧空腔内。”

◦ 上海市《民用建筑外窗应用技术规程》5.3.7条明确规定：“当采用内置遮阳中空玻璃制品时，应符合《内置遮阳中空玻璃制品》JG/T 255 的规定。内置遮阳中空玻璃制品的中空腔内装有传动机构的间隔框应采用具有耐候性的非金属断热材料的复合型构造，并应采用三边框形式。暖边间隔框的暖边温差导热值不应大于0.007W/K。当内置遮阳中空玻璃采用三玻两腔构造时，遮阳帘应设置于室外侧空腔。”

九、光伏电控遮阳百叶中空玻璃的技术优势与公建适配性

（一）光伏电控与传统电动遮阳的性能对比

1. 使用功能与寿命

◦ 光伏电控：通过玻璃表面的碲化镉薄膜光伏板发电（转换效率15%-18%），无需外接电源，可实现光照、温度双感应自动调节（如照度＞5000lux时自动闭合）；电机寿命＞10万次（相当于25年），光伏板寿命＞25年。

◦ 传统电动：依赖外接电源，布线复杂；手动连线或86盒开关控制为主，调节精度低；布线和接头出错率高，易接触不良；使用寿命＜5年。需谨慎选用。

1. 施工安装

◦ 光伏电控：一体化设计，无外接线路，安装效率比传统电动高50%（1000㎡项目从5天缩至2.5天）。

◦ 传统电动：需预埋管线，与幕墙施工和内装公司多单位交叉作业，易出现线路故障（占比30%）。

2. 责任划分与追溯

◦ 光伏电控：系统集成度高，光伏板、电机、百叶由同一厂家负责，故障责任明确。

◦ 传统电动：电机、遮阳部件、线路布置和连接分属不同供应商和施工单位，故障时易推诿，追溯困难。

3. 维修与更换

◦ 光伏电控：模块化设计，可单独更换故障部件（如电机）或整片玻璃，维修成本低、更换效率高；光伏板质保超过20年，期间衰减率仅＜10%。

◦ 传统电动：线路故障需拆改幕墙，维修成本高（约2000元/套）；电机更换需匹配旧型号，兼容性差，甚至可能破坏室内装修和材料，成本高到很难估量。

4. 节能环保

◦ 光伏电控：年发电量约50-80kWh/㎡，可满足自身运行并向电网反哺10%-15%，减排CO₂约35kg/㎡·年。

◦ 传统电动：年耗电量约5-8kWh/㎡，增加建筑总能耗。

（二）公建玻璃幕墙项目的适配优势

1. 节能指标达标：公建项目（如机场、会展中心）玻璃幕墙面积大，光伏电控遮阳可降低空调能耗40%-50%，轻松满足GB 55015-2021的节能要求（甲类公建能耗限额≤100kWh/㎡·年）。

2. 绿色建筑加分：符合LEED、BREEAM等国际认证的“可再生能源”评分项，可增加3-5分，提升建筑品质。

3. 运营成本降低：光伏发电可抵消遮阳系统自身能耗，部分项目（如深圳国际会展中心）实现“零能耗运行”，年节约电费超100万元。

4. 示范效应显著：作为“近零能耗建筑”的标志性技术，光伏电控遮阳可提升项目知名度，如上海进博会场馆采用后，成为绿色建筑标杆。

结论：构建以活动式遮阳为核心的建筑节能体系

我国多气候区的建筑节能需求，决定了“活动式遮阳+Low-e玻璃”的协同方案是必选项。通过本文分析可得出以下结论：

技术逻辑：活动式遮阳解决夏季遮阳隔热问题，Low-e玻璃解决冬季保温问题，二者缺一不可。单纯使用Low-e玻璃会因热聚合效应加剧能耗，违反节能本质。

政策强制：国内外法规已明确禁止单纯使用Low-e玻璃替代遮阳，夏热冬暖、夏热冬冷地区更需将活动式遮阳作为强制项，否则面临验收不通过、罚款等风险。

气候适配：不同气候区需差异化选择遮阳与玻璃组合方案，严寒地区侧重“保温+得热”，夏热地区侧重“高强度遮阳+低传热”。

创新方向：内置遮阳与幕墙一体化、光伏电控遮阳等技术，是未来公建节能的核心升级路径，可同时实现节能、减排与提升舒适度的多重目标。

推广活动式遮阳、限制Low-e玻璃单纯使用、降低空调使用率，不仅是建筑节能的技术选择，更是缓解城市热岛效应、降低“火炉城市”高温风险的重要举措，对实现“双碳”目标具有深远意义。

建筑遮阳与Low-e玻璃协同应用的技术规范、法规依据及环境影响研究

前言

建筑门窗及玻璃幕墙作为建筑与外界环境能量交换的核心通道，其节能性能直接关系到建筑能耗水平、室内热舒适性及“双碳”目标的实现。在全球气候变化加剧与能源约束趋紧的背景下，如何平衡夏季遮阳隔热与冬季采暖保温的矛盾，成为建筑节能领域的关键课题。活动式遮阳与Low-e玻璃的科学搭配，通过动态调控与材料特性的协同，为破解这一矛盾提供了系统解决方案。本文基于国家强制性标准、行业规范及法律法规，系统解析活动式遮阳的必要性、Low-e玻璃的性能边界、不同技术方案的适用场景及环境影响，为建筑节能设计、施工及监管提供全面的技术支撑与法律依据。

一、活动式遮阳：夏季高温地区遮阳隔热的核心措施

活动式遮阳之所以成为门窗和透光玻璃幕墙在夏季及南方高温地区实现遮阳隔热的前提和重要措施，其核心价值在于对太阳辐射的动态调控能力，这一特性是固定遮阳或单一玻璃材料无法替代的。

（一）科学依据与标准要求

太阳辐射中95%以上的能量集中在三个关键波段：紫外线（约3%，波长100-400nm）、可见光（40%-50%，波长400-750nm）、近红外线（35%-40%，波长0.75-2.5μm）远红外线（约3%，波长25μm）。这些高能射线是夏季室内热量累积的主要来源，其中近红外线和可见光的能量占比高达75%-90%，是导致室内温度升高的核心因素。

《建筑遮阳工程技术标准》（JGJ237-2011）明确指出，活动式遮阳可使建筑空调负荷降低25%-40%，远高于固定遮阳10%-15%的节能效果。该标准通过全国15个气候区的实测数据验证，活动式遮阳在夏至日正午（太阳高度角最大时）可减少60%-80%的太阳辐射得热，而固定遮阳的最大遮阳效率仅为40%-50%，且无法适应太阳高度角的季节变化（如冬季太阳高度角低时，固定遮阳会阻挡有益的太阳辐射，增加采暖能耗）。

《建筑节能与可再生能源利用通用规范》（GB55015-2021）作为强制性国家标准，在第4.2.11条中明确规定：“夏热冬暖地区、夏热冬冷地区的建筑外窗应设置活动式建筑遮阳”。这一要求的立法依据是：在累年最热月平均温度≥25℃的地区，太阳辐射热通过窗户进入室内的热量占建筑总得热的50%以上，若不采取动态遮阳措施，仅凭玻璃自身性能无法满足节能要求。违反此条规定的项目，将依据《民用建筑节能条例》第四十一条面临行政处罚，处项目合同价款2%以上4%以下的罚款。

（二）主要功能解析

1.动态热量阻隔功能

活动式遮阳可根据太阳高度角、方位角及实时光照强度灵活调节，实现对太阳辐射热的精准阻隔。例如，水平遮阳板在正午太阳高度角（约70°）时可遮挡70%以上的直射光，垂直遮阳板对早晚低角度（≤30°）阳光的阻隔效率达60%；百叶帘通过0°-100°无极调节，其遮阳系数（SC）可从0.7（全开状态）降至0.2（全闭状态），满足《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2012）对南区建筑外窗遮阳系数的强制要求（SC≤0.5）。

深圳建筑科学研究院在广州某居住建筑的实测数据显示：夏季采用活动式遮阳的房间，午后14:00-16:00的室内温度比未采用遮阳的房间低8-10℃，空调运行时间减少5-6小时/天，日均节电约3.2kWh/㎡。该数据印证了活动式遮阳对太阳辐射热的动态阻隔效果，其核心在于可根据实际需求调整遮阳程度，避免“过度遮阳”导致的采光不足问题。

2.光环境优化功能

（活动式遮阳在阻隔过量太阳辐射的同时，可保留30%-50%的可见光透过率，避免眩光的同时满足室内自然光需求，减少人工照明能耗。《建筑采光设计标准》（GB50033-2013）要求居住建筑卧室、起居室的采光系数≥2%（对应玻璃透光率约60%），活动式遮阳通过角度调节可精准匹配这一需求。）

上海某办公楼的对比测试表明：采用活动式遮阳的办公室，白天人工照明开启时间比固定遮阳区域减少2.5小时/天，照明能耗降低35%，且室内光环境均匀度提升40%，员工视觉舒适度评分提高25分（百分制）。这一功能解决了传统固定遮阳“要么遮阳不足、要么采光不够”的矛盾，实现了遮阳与采光的动态平衡。

3.通风协同散热功能

（活动式遮阳与自然通风结合时，可在遮阳部件与玻璃之间形成空气层对流（流速可达0.5-1m/s），将遮阳部件吸收的热量通过气流带走，降低向室内的传热。《自然通风建筑设计标准》（JGJ/T337-2014）指出，带通风层的活动式遮阳系统可使传入室内的热量再降低10%-15%。）

（三）技术原理

活动式遮阳通过三种物理机制实现节能：

- 遮挡效应：遮阳部件直接阻挡太阳光线进入室内，如遮阳帘完全闭合可阻隔85%以上的太阳辐射，其原理类似“物理屏障”，切断热量传递路径。不同遮阳形式的遮挡效率差异显著：卷帘＞百叶＞遮阳板，其中密闭式卷帘的遮挡效率最高，可达95%以上。

- 反射效应：采用高反射率材料（如铝箔涂层、阳极氧化处理的金属板）将70%以上的太阳辐射反射回室外，减少遮阳部件的热量吸收。测试表明，反射率≥80%的遮阳材料比吸收率高的材料（如深色织物）可减少30%的二次传热（即遮阳部件吸收热量后向室内的传递）。

- 吸收-散热效应：遮阳材料吸收部分热量后，通过对流（与空气换热）和辐射（向外界环境散热）将热量释放到室外，避免热量向室内传递。例如，遮阳百叶的叶片间距设计为10-15mm时，可形成最佳对流通道，散热效率提升20%；叶片采用穿孔设计（孔径3-5mm）时，辐射散热面积增加15%，进一步减少向室内的传热。

这三种机制的协同作用，使活动式遮阳能够动态适应太阳辐射的变化，解决了固定遮阳“冬季阻挡太阳辐射（影响采暖）、夏季遮阳不足”的固有矛盾，因此成为夏季高温地区实现遮阳隔热的核心措施。

二、Low-e中空玻璃的性能边界与适用局限

Low-e中空玻璃因对远红外线的高反射特性，在严寒地区冬季保温中表现优异，但在夏季高温环境中存在显著局限，其应用需严格遵循气候适应性原则。

（一）冬季适用与夏季局限的原理

Low-e玻璃（低辐射玻璃）的核心技术特征是表面镀有一层或多层金属或金属氧化物薄膜（如银、镍铬合金），其发射率≤0.15（普通玻璃的发射率约0.84）。这一特性使其能反射70%以上的远红外线（波长8-15μm），而远红外线是物体散热的主要形式（如暖气、人体、家电产生的热量）。

在严寒地区冬季，室内温度高于室外，Low-e玻璃可将室内物体散发的远红外辐射反射回室内，减少热量向室外的传递，从而降低采暖能耗。中国建筑科学研究院的测试数据显示：采用Low-e中空玻璃的建筑，冬季热量损失比普通中空玻璃减少43%，采暖能耗降低30%-35%，符合《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010）对围护结构保温性能的要求（传热系数K≤1.5W/(m²·K)）。

然而，Low-e玻璃的“低辐射”特性仅针对室内物体散发的远红外线，对太阳辐射中的可见光（400-750nm）和近红外线（0.75-2.5μm）阻隔能力极为有限（阻隔率仅20%-30%）。这两类波段的能量占太阳总辐射的75%-90%，是夏季室内热量的主要来源。

在夏季，未被Low-e玻璃完全阻隔的可见光和近红外线进入室内后，被墙壁、家具、地面等物体吸收，其中大部分能量会转化为远红外线（波长5-25μm），以热辐射的形式释放。此时，Low-e玻璃的高反射特性反而会将这些热量反射回室内，形成“热聚合效应”——类似温室大棚的保温原理，导致室内温度持续升高。广东建科院的实测显示：在35℃室外温度下，单纯使用Low-e中空玻璃的房间，午后室温可达38-40℃，比室外温度还高3-5℃，完全丧失遮阳隔热功能。

（二）热聚合效应的多维危害

1.对室内温度的影响

热聚合效应会导致室内温度持续攀升，形成“高温积聚”现象。上海某住宅项目的测试数据显示：夏季晴天，单纯采用高透Low-e玻璃且无遮阳的房间，14:00-16:00的室内温度比室外高4-6℃，这种温差直接导致空调负荷激增，室内温度每升高1℃，空调能耗增加6%-8%（依据《空气调节设计规范》GB50019-2015的负荷计算模型），而相同条件下带活动式遮阳的房间，室内温度比室外低3～5℃。

2.对人体健康的危害

长期处于28℃以上的高温环境中，人体会出现一系列生理不适：

- 代谢率提升15%-20%，心脑血管负担加重，高血压患者的血压波动幅度增加25%；

- 人体核心温度升高0.5-1℃，中暑风险增加30%-50%，上海市疾控中心2023年数据显示，夏季高温时段（≥35℃），急诊科中暑病例比舒适温度时段增加3倍；

- 空调过度使用导致室内相对湿度降至40%以下，引发皮肤干燥、呼吸道黏膜受损，过敏性鼻炎发病率比自然通风环境高25%（《室内空气质量标准》GB/T18883-2002研究报告）；

- 高温环境下，室内挥发性有机物（VOCs）释放量增加20%-30%，深圳某小区案例显示，采用普通Low-e玻璃且无遮阳的住宅，夏季室内甲醛浓度超标率达35%，是带遮阳系统住宅的3倍。

3.对空调系统的影响

室内高温使空调系统长期处于满负荷运行状态，导致：

- 压缩机运行时长增加1倍，寿命缩短30%-40%，维修频率提高2倍；

- 空调能效比（EER）下降15%-20%，1.5匹空调的制冷量从3500W降至2800W，而耗电量从1.2kWh/h升至1.5kWh/h；

- 冷凝压力升高，制冷剂泄漏风险增加，年泄漏率从正常的5%升至10%以上，不仅影响制冷效果，还会加剧温室效应（部分制冷剂的全球变暖潜能值GWP达2000以上）。

4.对室外环境的危害

空调外机排放的高温气体（每小时约3000kJ/台）会加剧城市热岛效应。北京某高密度住宅小区的监测显示：夏季午后，小区内温度比周边郊区高3-5℃，其中空调散热的贡献率达40%。这种“热岛-空调负荷增加-更多热量排放”的恶性循环，导致城市极端高温天数逐年增加，2023年全国35℃以上高温天数较2010年增加12天/年。

（三）高透光与低透光Low-e的选择逻辑

Low-e玻璃按可见光透过率可分为高透光（≥60%）和低透光（≤40%）两类，两者的选择需平衡采光、节能与舒适性，优先采用高透光Low-e玻璃的原因如下：

1.高透光Low-e玻璃的优点

- 冬季采光采暖：透光率≥60%可使50%以上的太阳辐射热进入室内，辅助冬季采暖，减少化石能源消耗。哈尔滨某项目实测显示，采用高透光Low-e玻璃的房间，冬季白天室内温度比低透光玻璃房间高3-4℃，采暖能耗降低25%。

- 室内光环境优化：满足《建筑采光设计标准》（GB50033-2013）对居住建筑和公共建筑的采光要求，减少人工照明时间30%-40%。测试表明，自然光充足的空间可使人体舒适度评分提高20分，工作效率提升15%。

- 经济性平衡：通过配合活动式遮阳，可在夏季弥补隔热不足，综合成本比低透光产品低20%-30%（低透光Low-e因镀膜层数多，成本增加约30%）。

2.低透光Low-e玻璃的缺点

- 采光不足：透光率≤40%导致室内光线昏暗，白天需开启照明的时间增加60%，照明能耗上升50%，违背节能初衷。

- 冬季得热不足：对太阳辐射的阻隔率高（≥60%），冬季无法有效利用太阳能采暖，采暖能耗增加15%-20%。

- 视觉舒适度差：低透光玻璃会使室外景物色彩失真，长期处于此类环境中，易导致视觉疲劳和心理压抑（世界卫生组织“光环境与健康”研究报告）。

《建筑玻璃应用技术规程》（JGJ113-2015）第3.0.4条规定：“建筑外窗的可见光透射比不应小于50%”，间接否定了低透光Low-e玻璃在居住建筑和公共建筑中的普遍适用性。因此，Low-e玻璃的选择需以高透光为基础，通过活动式遮阳弥补夏季隔热不足，实现“冬保夏隔”的动态平衡。

三、Low-e玻璃工艺差异与使用寿命解析

Low-e玻璃的节能性能与耐久性与其生产工艺密切相关，在线Low-e和先镀后钢工艺因其膜层稳定性成为优选，而先钢后镀工艺存在先天缺陷，不应作为节能玻璃使用。

（一）主流工艺的性能对比

1.在线Low-e玻璃

- 工艺特点：在浮法玻璃生产过程中，当玻璃带温度达到600-650℃时，通过化学气相沉积（CVD）技术在玻璃表面形成氧化锡（SnO₂）等金属氧化物膜层，膜层与玻璃成型同步完成，与玻璃本体形成化学键结合。

- 膜层性能：膜层厚度均匀（±0.02μm），硬度达3H（铅笔硬度），附着力≥5N/cm（ASTM D3359测试标准），耐酸碱腐蚀（在5%NaCl溶液中浸泡1000小时无变化）。

- 寿命数据：单片暴露在自然环境中使用5年以上无明显衰减，合成中空玻璃后，因腔体密封隔绝水汽和氧气，使用寿命≥32年（《镀膜玻璃第2部分：低辐射镀膜玻璃》GB/T18915.2-2013实测数据）。

- 适用场景：潮湿、多尘、高紫外线地区（如华南沿海、西南地区），可直接用于单片玻璃或中空玻璃。

2.先镀后钢Low-e玻璃

- 工艺特点：在常温下通过真空磁控溅射（PVD）技术在玻璃表面镀制多层膜（通常为“玻璃-介质层-银层-介质层-保护层”结构），然后经680-720℃钢化处理，高温使膜层与玻璃表面形成物理融合，增强附着力。

- 膜层性能：银层作为核心功能层，远红外线反射率达70%以上，膜层硬度2H-3H，附着力≥4N/cm，耐候性通过1000小时氙灯老化测试（膜层衰减率≤10%）。

- 寿命数据：单片在干燥环境中抗氧化周期≥90天，合成中空玻璃后，因干燥剂维持腔体低湿度（≤15%），使用寿命≥25年，双银产品可达30年以上（中国建材检验认证集团报告）。

- 适用场景：夏热冬冷地区、寒冷地区，适合制作中空玻璃或夹胶玻璃，可进行二次加工（切割、钻孔、弯钢）。

3.先钢后镀Low-e玻璃

- 工艺缺陷：钢化玻璃表面存在微应力（约90-120MPa），微观结构呈现不均匀性，低温（≤65℃）真空溅射镀膜时，膜层与玻璃表面仅形成物理吸附，附着力差（仅1-2N/cm），易脱落。

- 膜层性能：银层无高温固化过程，颜色和膜层品质稳定性差，在湿度＞60%的环境中48小时即可能出现氧化变色（从无色变为蓝灰色），硬度≤2H，耐磨性差（摩擦50次即出现划痕）。

- 寿命数据：单片暴露在自然环境中48小时即可能变色，合成中空玻璃后，因膜层与玻璃附着力弱，水汽缓慢渗入，寿命根据不同企业生产技术约为3～8年，远红外线反射率3个月内从40%-50%降至30%以下，不符合《住宅项目规范》55038要求25年使用寿命的规定。

- 加工局限：无法二次加工（切割会导致膜层崩裂），钢化玻璃的平整度误差（≤3mm/m）会导致膜层厚度不均、色差明显、影响光学性能和美观度。

（二）寿命差异的核心原因

膜层与玻璃的结合强度和耐候性是决定使用寿命的关键因素：

- 在线Low-e玻璃的氧化锡膜层与玻璃晶格融合，在＞63℃的高温下形成“玻璃-膜层”一体化结构，几乎不存在剥离风险；

- 先镀后钢Low-e玻璃通过大于67℃的高温钢化，使膜层与玻璃表面形成物理融合，银层被介质层（如氧化硅）保护，隔绝氧气和水汽；平整度好，颜色几乎无明显色差。

- 先钢后镀Low-e玻璃的膜层仅在65℃低温环境下，简单附着在钢化玻璃表面，微应力导致膜层存在微观裂纹，成为水汽和氧气渗入的通道，引发银层氧化（4Ag+O₂+2H₂O=4AgOH↓），导致膜层失效，膜层色差较为严重，易划伤和损坏。

《建筑节能工程施工质量验收标准》（GB50411-2019）第4.2.5条明确要求：“节能玻璃膜层不得有划伤、脱落，耐候性测试后性能衰减率应≤10%”。检测数据显示，先钢后镀产品在500小时耐候性测试后，性能衰减率即达30%以上，完全无法满足验收要求。这也是《江苏省居住建筑标准化外窗系统应用技术规程》（DGJ32J-157-2017）明确禁止先钢后镀Low-e玻璃用于节能项目的核心原因。

（三）成品合格率差异分析

行业数据显示，在线Low-e玻璃的成品合格率≥95%，先镀后钢工艺≥90%，而先钢后镀工艺的合格率小于70%-80%，品质难以满足市场需求。

四、内置遮阳百叶中空玻璃的Low-e玻璃选择标准

内置遮阳百叶中空玻璃作为集成化节能系统，其Low-e玻璃的选择需综合考量膜层稳定性、耐候性及与百叶的兼容性，应严格遵循《内置遮阳中空玻璃》（JG/T255-2019）标准要求，应选用性能稳定的在线Low-e或选用各项性能指标较为接近的先镀后钢这两种Low-e玻璃，而先钢后镀Low-e是不能保证内置百叶中空玻璃产品技术要求和品质的 。

（一）选择依据与性能要求

内置遮阳百叶中空玻璃的工作环境特殊：百叶在腔体内频繁运动，可能与玻璃表面产生摩擦；腔体虽密封，但长期使用可能存在微量水汽渗透。因此，对Low-e玻璃的要求包括：

- 耐磨性：铅笔硬度≥2H，能承受百叶叶片10万次以上摩擦无划痕；

- 耐候性：在温度-30℃~95℃、相对湿度≤95%的环境中，1000小时测试后膜层无变色、脱落；

综上，先钢后镀的低温Low-e玻璃不能满足内置百叶中空玻璃的各项性能技术指标。

- 耐腐蚀性：对百叶传动部件可能释放的微量润滑剂（如硅基油脂）具有抗污染性。

（二）不同工艺Low-e玻璃的适用性分析

1.在线Low-e玻璃

- 氧化与变色耐候性：氧化锡膜层化学稳定性极高，在中空腔体密闭环境下，可完全避免氧化变色，10年以上使用无明显外观变化。

- 耐磨性：硬度达3H，能承受百叶长期摩擦（10万次测试后摩擦系数变化≤10%），适合叶片间距小、运动频繁的系统。

- 耐腐蚀性：对水汽、润滑剂等具有极强抗性，在沿海高湿度地区使用5年以上无腐蚀痕迹。

2.先镀后钢Low-e玻璃

- 氧化与变色耐候性：银层被氧化硅和镍铬合金层保护，在中空腔体低湿度环境下（≤15%），氧化速度缓慢，15年内无明显变色。

- 耐磨性：硬度2H-3H，可承受百叶正常运动摩擦（5万次测试无划痕），但需避免叶片与玻璃直接刚性接触。

- 耐腐蚀性：对中性润滑剂兼容性好，但长期接触酸性物质（如腔体密封胶释放的微量有机酸）可能导致膜层边缘腐蚀，需配合中性密封胶使用。

3.先钢后镀Low-e玻璃

- 氧化与变色耐候性：膜层附着力差，即使在中空腔体中，微量水汽也会导致银层氧化，3-5年即出现蓝灰色变色，透光率下降10%-15%。

- 耐磨性：硬度≤2H，百叶摩擦500次即可能出现明显划痕，影响光学性能和美观。

- 耐腐蚀性：对水汽、润滑剂敏感，易出现点蚀和边缘剥落，在潮湿环境中表现更差。

- 限制使用：《内置遮阳中空玻璃》（JG/T255-2019）明确不推荐使用此类玻璃，因其无法满足系统的技术要求和使用寿命。

（三）选择结论

内置遮阳百叶中空玻璃应优先选择在线Low-e玻璃，其次为双银先镀后钢Low-e玻璃，严禁使用先钢后镀Low-e玻璃。这一选择不仅符合《建筑节能工程施工质量验收标准》（GB50411-2019）的要求，也能确保系统全生命周期的节能性能稳定性，符合《住宅项目规范》GB55038要求25年使用寿命的要求。

五、活动式内置遮阳百叶中空玻璃的系统优势

活动式内置遮阳百叶与透明玻璃幕墙的一体式设计，通过功能集成实现了美观性、节能性与安全性的统一，其综合性能显著优于传统外遮阳产品。

（一）一体式设计的多维优势

1.美观性提升

- 百叶隐藏于玻璃腔体中，建筑外立面保持整洁统一，避免了外遮阳对建筑造型的破坏。巴黎卢浮宫扩建工程采用该技术，既保留了玻璃金字塔的视觉完整性，又实现了展厅精准遮阳，获国际建筑协会“最佳形态整合奖”。

- 百叶颜色可与玻璃镀膜匹配（如浅灰、深棕），室内外视觉效果协调，满足《建筑外观设计导则》对“形态一致性”的要求。

2.采暖保温强化

- Low-e玻璃与闭合百叶形成“玻璃-空气层-百叶-空气层”的多重保温结构，传热系数（K值）可低至1.6W/(m²·K)，优于传统中空玻璃（K值2.0-2.8W/(m²·K)，如采用三玻两腔百叶中空玻璃配置，K值可下降到1.0～1.2W/(m²·K），满足《近零能耗建筑技术标准》（GB/T51350-2019）对严寒地区的要求。

- 冬季收起百叶时，高透光Low-e玻璃可透过70%以上的太阳辐射热，辅助采暖，哈尔滨某项目实测显示，冬季室内得热增加30%，采暖能耗降低45%。

3.遮阳隔热精准化

- 百叶角度可0°-100°无极调节，遮阳系数（SC）可从0.7（全开）降至0.2以下（全闭），实现“按需遮阳”。上海建科院测试显示，35℃室外温度下，该系统可使室温控制在26-27℃，较传统玻璃低8-9℃。

- 百叶叶片采用高反射率涂层（反射率≥80%），可将70%以上的太阳辐射反射回室外，减少腔体吸热，比普通百叶进一步降低15%的传入热量。

4.安全性保障

- 百叶置于中空腔体，无坠落风险，抗风压性能达5kPa（相当于12级台风风压），符合《建筑幕墙》（GB/T21086-2007）对“抗风压性能5级”的要求。

- 玻璃采用钢化或夹胶处理，破碎后无尖锐碎片，满足《建筑安全玻璃管理规定》对人员密集场所的安全要求。

5.抗噪声性能优化

- 中空腔体（厚度12-20mm）与百叶形成多重隔声屏障，计权隔声量可达35dB以上，比传统中空玻璃提高5-8dB。实测显示，临街建筑采用该系统后，室内交通噪声可从65dB降至30dB以下，满足《民用建筑隔声设计规范》（GB50118-2010）对卧室的要求（≤40dB）。

6.维护成本降低

- 腔体密封设计使百叶免受雨雪、灰尘侵蚀，无需清洁和润滑，维护周期≥10年，而传统外遮阳需每季度维护，年维护费用约10元/㎡。

（二）相较于传统外遮阳的优势对比

《广东省绿色建筑评价标准》（DBJ/T15-83-2021）明确规定，采用内置遮阳百叶中空玻璃的建筑，可在节能评分项中获10%加分，体现了对该系统综合优势的认可。

七、内置遮阳百叶中空玻璃装有传动装置的边框材料的规范要求

内置遮阳百叶中空玻璃的边框材料选择直接影响传动系统性能与耐久性，非金属暖边框与铝合金边框的性能差异及法规要求需严格遵循。依据《铝合金门窗》GB8478国家标准、《内置遮阳中空玻璃制品》JG255行业标准规定：“门窗用内置遮阳中空玻璃制品应符合JG/T255的规定。外门窗用内置遮阳中空玻璃制品的中空腔内装有传动机构的间隔框应采用具有耐候性的非金属断热材料的复合型构造，并应采用三边框形式。”相关规定，分析如下：

（一）材料性能对比

1.非金属暖边框

（1）边框材料要求：内置百叶中空玻璃内部用于容纳“传动组件”运行机构的上、左、右边框体，需采用具有耐候性的非金属隔热材料。此类材料应依据使用地的气候条件，具备在高温环境下不变形、低温环境下不收缩开裂的性能。这里的温度指标并非单纯指室外温度，而是在太阳辐射热长期烘烤玻璃表面时，受辐射热影响后玻璃自身的聚热温度值（通常在室外 38℃温度照射 2 小时后，玻璃表面聚热温度可能≥85℃）。

（2）三边框形式及复合型构造：关于三边框形式及复合型构造边框体的详细内容，可参考行业标准《内置遮阳中空玻璃制品》JGJ 255 - 2020 中的“5.1.2.1 边框”：“边框需具备足够的刚度和强度，外形尺寸允许偏差应为±1.0mm，边框内尺寸应满足传动组件运行的空间需求。边框分为隔热型和非隔热型（即暖边框和金属边框）”。

- 避免接触摩擦：采用三边框可有效避免内置遮阳帘在使用和操作过程中与中空玻璃内侧表面发生接触和摩擦。

- 降低传热系数：隔热型边框在降低中空玻璃传热系数的同时，在室外高温时还能降低边框空腔内侧的温度。

（3）复合型构造定义及优势：“非金属断热材料的复合型构造”指的是，能容纳传动机构的非金属边框与具有高强度承载力的金属间隔条组合应用，形成复合型构造。这种边框有利于保温、隔热，同时增强中空百叶玻璃整体结构的稳定性和强度，具体表现为：

- 金属间隔条作用：金属间隔条的高强度可支撑加强中空玻璃整体结构的稳定性，其两侧的丁基胶具有良好的隔热性能，可阻止热传导，提升节能指标。

- 非金属暖边框优势：非金属暖边框具有“断桥隔热性能”，可实现框体内部“冬暖夏凉恒温环境”，确保传动机构组件不受环境影响而发生老化、变形及开裂，提高产品品质和使用寿命。

（4）节能性能：非金属暖边框具有优异的“断桥隔热”功能。采用非金属暖边框的单腔 Low - e 百叶中空玻璃，帘片在展开、闭合状态下，K 值通常＜0.16W/(m²·K），传动机构组件可在“冬暖夏凉”的恒温环境下顺畅运行，有助于增加产品体感和使用寿命。

- 传热系数（Kf）≤1.8W/(m²·K)，比铝合金边框降低40%-50%的热量损失，符合《近零能耗建筑技术标准》（GB/T51350-2019）要求。

（5）耐候性：-40℃~80℃环境下无翘曲开裂，1000小时氙灯测试后强度保留率≥90%，使用寿命≥25年。

八、光伏电控与传统电动遮阳系统的性能对比

光伏电控遮阳百叶中空玻璃作为新一代智能节能产品，通过能源自给与智能控制，在功能、寿命、经济性等方面显著优于传统接线式电动百叶中空玻璃系统，符合《智能建筑设计标准》（GB50314-2015）的发展方向。

（一）使用功能与寿命差异

1.光伏电控遮阳系统

- 核心功能：集成薄膜光伏组件（转换效率15%-18%），可通过太阳能自主供电，实现光感（≥30000lux自动关闭）、温控（≥26℃自动调节）、远程APP控制等智能功能，满足《建筑智能化系统设计标准》（GB50314-2015）对“环境自适应控制”的要求。

- 寿命数据：光伏组件采用碲化镉薄膜，寿命≥25年（衰减率≤20%）。

- 环境适应性：在-10℃~70℃、湿度≤95%的环境中稳定运行，抗紫外线老化性能通过1000小时测试无性能衰减。

2.传统接线式电动遮阳系统

- 功能局限：依赖市电供电，控制方式单一（多为手动开关或遥控器控制），需人工干预才能实现遮阳调节。

- 寿命短板：电子元器件和电线路老化（尤其在高温高湿环境）使系统寿命可能≤5～10年，故障发生率是光伏系统的3～5倍（约5%/年）。

- 环境敏感：在低温（≤-10℃）时电机启动困难，高温（≥40℃）时电容易鼓包，故障率比常温环境高50%。

（二）施工安装对比

1.光伏电控系统

- 安装效率：无需布线，采用模块化卡扣设计，单块玻璃安装时间≤30分钟，比传统系统缩短50%；与幕墙施工同步进行，无交叉作业冲突，可减少30%的工期。

- 改造优势：适合既有建筑改造，无需破坏墙体或吊顶，安装成本比传统系统低30%（省去布线和开槽费用）。

- 质量控制：出厂前完成系统调试，现场仅需机械连接，安装合格率≥99%，避免了传统系统因接线错误导致的故障（约占故障总数的40%）。

2.传统接线式电动遮阳帘系统

- 安装复杂：需提前预留管线，设计电路，接线防水插头、变压器、接收器等主路线，经常无处安置，也不便于幕墙与机电专业交叉作业，协调成本高，约3%-5%的玻璃因布线错误而损坏；单块安装时间≥60分钟，工期延长约20%。

- 改造难题：产品一旦出现故障，可能需拆除部分装修，布线和维修不仅成本增加50%，且可能破坏建筑结构（如承重墙开槽），导致成本难以支撑维修和更换，使用寿命较短，不符合《建筑装饰装修工程质量验收标准》（GB50210-2018）的要求。

- 质量隐患：接线端子易松动，约10%的系统在验收后1年内均会出现接触不良等电路故障且几乎无法进行二次维修和更换。

（三）责任划分与追诉机制

1.光伏电控遮阳系统

- 责任明确：系统集成度高，厂商提供整体质保（10年），涵盖光伏组件、电机、控制系统等所有部件，出现故障时由厂商统一承担维修或更换责任，符合《产品质量法》第四十条“销售者负责修理、更换、退货”的规定。

- 追溯便捷：每个系统内置唯一ID芯片，可记录生产批次、安装日期、运行数据，故障时通过后台数据分析快速定位原因（准确率≥95%），避免责任推诿。

- 法律保障：合同中明确约定“系统节能率不达标时的赔偿条款”（通常按节能差额的3倍赔偿），消费者权益受《消费者权益保护法》保护。

2.传统接线式电动遮阳系统

- 责任分散：玻璃、电线安装、连接电箱等分属不同供应商和施工队伍，故障时责任推诿率达40%（如电机损坏可能归咎于电压不稳，而电压问题可能涉及电线选型和误连接等），消费者需多方查找和举证，维权成本极高。

- 追溯困难：无统一责任认定，施工单位较多，部件更换记录不完整，出现性能衰减时难以界定是产品质量还是安装或是设计问题，诉讼周期平均3-6个月。

- 质保局限：各部件质保期不一致（玻璃10年、电机3年、电线5年等），易出现“质保空窗期”，消费者需自行承担维修费用。

（四）维修更换成本

1.光伏电控遮阳系统

- 模块化更换：可单独更换故障部件（如电机、光伏板）和整块玻璃，成本低，故障定位时间≤1小时，维修周期≤1天。

- 维修便捷：电池和电机可从侧面轻易更换，无需拆解玻璃，维修方便。

2.传统接线式电动遮阳系统

- 维修复杂：电线埋藏于幕墙和墙体结构内，更换需拆解部分幕墙（约占维修面积的20%）和墙体，成本高达系统造价的20%-30%；装修材料的二次损坏损失和复原代价很高。

（五）节能环保性能

1.光伏电控系统

- 能源自给：年发电量可达50-80kWh/㎡，满足自身运行需求（约5-10kWh/㎡·年）外，可向建筑电网反哺10%-15%电量，上海某项目实测显示，1万㎡建筑年发电量约60万kWh，折合标准煤216吨，减少CO₂排放538吨。

- 全生命周期减碳：生产阶段碳排放约50kgCO₂/㎡，运行阶段通过发电减碳约300kgCO₂/㎡，净减碳250kgCO₂/㎡，符合《碳达峰碳中和建筑领域实施方案》的减排要求。

- 材料环保：光伏组件不含铅、汞等有害物质，报废后可回收利用（回收率≥90%），符合《固体废物污染环境防治法》的“循环利用”要求。

2.传统接线式电动遮阳系统

- 能耗较高：年耗电量约10-15kWh/㎡，依赖火电时碳排放约8-12kgCO₂/㎡·年，是光伏系统的6-8倍；电线生产过程（铜材冶炼、塑料加工）额外产生1.5kgCO₂/m的碳排放。

九、节能建筑强制采用活动式遮阳的法规依据与科学逻辑

节能建筑对活动式遮阳的强制要求，源于单一Low-e玻璃无法有效阻隔占比85%的可见光和近红外线及不能满足全季节节能需求，其技术逻辑与法规依据已被多项国家标准和研究数据验证。

（一）强制采用活动式遮阳的核心原因

1.Low-e玻璃的功能局限

前述Low-e玻璃的核心优势是反射室内远红外线（保温），但对太阳辐射中约占比85%的可见光和近红外线阻隔不足（阻隔率仅20%-30%）。《民用建筑热工设计规范》（GB50176-2016）明确，夏热地区建筑需控制外窗太阳得热系数（SHGC）≤0.4，而单一Low-e玻璃的SHGC通常≥0.5，必须配合遮阳才能达标。

2.遮阳系数（SC）≤0.25的科学依据

根据《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》（GB/T2680-2021），遮阳系数SC是衡量玻璃或遮阳系统阻挡太阳辐射得热的指标（SC=1表示完全不遮阳，SC=0表示完全遮阳）。

实测数据显示：SC≤0.25可确保进入室内的太阳辐射热减少75%以上，使夏季空调负荷降低40%-50%；若SC＞0.25，空调能耗将呈指数级增长（如SC=0.5时能耗比SC=0.25时增加1倍）。这一阈值是基于全国15个气候区的模拟计算确定的，可确保建筑在极端高温天气下的室内舒适度。

3.透光率≥60%的必要性

《建筑采光设计标准》（GB50033-2013）要求：居住建筑卧室、起居室采光系数≥2%，对应玻璃透光率约60%；办公建筑采光系数≥3%，对应透光率约70%。

若透光率过低（如≤40%），会导致：

- 白天需开灯照明的时间增加60%，照明能耗上升50%（照明能耗约占建筑总能耗10%）；

- 室内自然光不足，影响人体生理节律（如褪黑素分泌异常），世界卫生组织研究表明，采光不足会使抑郁症发病率增加20%。

4.夏季Low-e玻璃室温更高的原理

可见光和近红外线进入室内后，被物体吸收转化为远红外线（波长5-25μm），而Low-e玻璃会将这些热量反射回室内，形成“热锁闭”。测试显示：

- 35℃室外温度下，单纯Low-e玻璃房间室温可达38-40℃，比无玻璃遮挡的室外高3-5℃；

- 配合活动式遮阳后，室温可控制在26-28℃，符合《室内热环境条件》（GB/T5701-2019）舒适范围（24-28℃）。

（二）法规要求与节能减排贡献

1.强制法规依据

《建筑节能与可再生能源利用通用规范》（GB55015-2021）为强制性国家标准，其中第4.2.11条规定：“夏热冬暖地区、夏热冬冷地区的建筑外窗应设置活动式建筑遮阳”。违反此条的项目，将依据《民用建筑节能条例》第四十一条处罚：处项目合同价款2%以上4%以下的罚款；情节严重的，吊销资质证书。

地方实施细则进一步强化了这一要求，如：

国家标准：

《建筑节能与可再生能源利用通用规范》（GB55015-2021）强制规定：夏热冬暖地区、夏热冬冷地区建筑外窗必须设置活动式遮阳设施，东南西向窗遮阳系数（SC）≤0.5。

《建筑遮阳工程技术标准》（JGJ237-2011）明确内置遮阳百叶中空玻璃性能要求：遮阳系数可调节范围≥0.3，使用寿命应大于20年。

2.建筑遮阳与Low-e玻璃协同应用的工程实践与案例分析

理论与法规的落地离不开工程实践的验证。近年来，我国多个气候区的标志性建筑通过采用“活动式遮阳+Low-e玻璃”系统，实现了节能性能与使用体验的双重提升，为行业提供了可复制的经验。

①夏热冬暖地区案例：深圳某超高层综合体

该项目总建筑面积52万㎡，包含写字楼、酒店及商业裙楼，地处深圳（夏热冬暖南区），夏季极端高温达38℃，台风频发（年均3-4次）。

- 技术方案：采用内置遮阳百叶中空玻璃（在线Low-e+三玻两腔），配合光伏电控系统，遮阳系数可调节至0.15-0.7，传热系数K=1.4W/(m²·K)。

- 实施效果：

- 夏季室内温度控制在26-27℃，空调负荷比传统外遮阳建筑降低58%，年节电约120万kWh；

- 光伏系统年发电量8万kWh，满足遮阳系统自身用电需求外，向建筑电网反哺3万kWh；

- 历经2023年台风“苏拉”（14级）无损坏，外窗抗风压性能实测达5.2kPa，远超设计标准。

- 法规契合度：符合《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2012）对遮阳系数的要求，获广东省绿色建筑三星认证，节能评分项因遮阳系统加分5分。

②夏热冬冷地区案例：武汉某绿色住宅社区

项目总建筑面积30万㎡，位于长江流域（夏热冬冷地区），夏季高温高湿，冬季湿冷无集中采暖。

- 技术方案：采用先镀后钢双银Low-e内置遮阳百叶中空玻璃，边框为玻璃纤维增强复合材料（GRP），K值=1.2W/(m²·K)，遮阳系数可调节至0.2-0.65。

- 实施效果：

- 夏季空调能耗降低52%，冬季通过高透光玻璃利用太阳能，室温比传统住宅高3-4℃，减少电采暖能耗40%；

- 隔声量达38dB，临街住户室内噪声从68dB降至30dB以下，满足《民用建筑隔声设计规范》要求；

- 梅雨季无霉变现象，百叶系统维护率≤0.5%/年，远低于传统外遮阳的10%。

- 标准达标情况：传热系数优于《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2010）限值（K≤2.0），获住建部超低能耗建筑示范项目称号。

③严寒地区案例：哈尔滨某文旅建筑

项目位于哈尔滨（严寒地区），冬季极端低温-30℃，需兼顾冬季保温与夏季短暂遮阳需求。

- 技术方案：采用高透光先镀后钢Low-e内置遮阳玻璃（透光率70%），冬季收起百叶利用太阳能采暖，夏季开启遮阳（SC=0.25），K值=1.0W/(m²·K)。

- 实施效果：

- 冬季室内得热增加35%，采暖能耗降低45%，比传统Low-e玻璃建筑节省燃气20万m³/年；

- 夏季空调运行时间缩短至45天/年（传统建筑约60天），制冷能耗降低30%；

- 金属部件无冻融损坏，系统运行5年无故障，验证了严寒地区适用性。

- 规范符合度：满足《严寒和寒冷地区居住建筑节能设计标准》（JGJ26-2010）对围护结构保温的要求，获黑龙江省节能示范工程。

3.国际标准

（1）欧美名称与应用边界

欧美市场将LOW-E玻璃称为“Low-Emissivity Glass”，定义基本与我国一致，但对功能边界的认知更为清晰：

①核心优势：欧盟《建筑玻璃能效标准》明确其主要价值是“减少冬季辐射传热损失”增加采暖保温功效，在采暖需求主导的气候区（如北欧、中欧）能效显著。德国规范要求北向窗户必须采用LOW-E中空玻璃，以减少冬季散热和形成室内聚热功效。

②主要局限：美国能源部研究报告明确指出，“低辐射LOW-E玻璃不能替代遮阳系统”，因其对太阳辐射热的阻隔能力极度有限，北纬35°以南地区LOW-E玻璃必须配合活动式遮阳措施使用。

③气候分区应用：

严寒地区（加拿大、北欧）：推荐高透光LOW-E玻璃（可见光透过率应大于70%），侧重采暖、保温与采光

温带地区（西欧、美国北部）：推荐活动式遮阳措施配合高透光LOW-E玻璃（透过率大于60%～70%）使用，兼顾冬季采暖保温和夏季遮阳隔热需求

热带地区（东南亚、南美）：强制要求LOW-E玻璃必须与活动式遮阳系统组合使用

这种基于气候特征的精细化应用，避免了“一刀切”式的材料选择误区，为我国提供了重要参考。明确了长期误导大众“断热即隔热”的错误认知，让公众了解到LOW-E玻璃在夏季和南方高温地区不能完全实现遮阳和隔热功能。

（2）国际遮阳技术的发展经验：从法规强制到技术创新

欧美日韩等发达国家在建筑遮阳领域的实践，为我国提供了从理念到技术的全面参考。这些国家通过法规强制、技术创新和市场培育，构建了成熟的“遮阳优先”建筑节能体系。

1.德国：从“被动房”到“气候适应性设计”

德国是建筑遮阳技术先行者，核心经验是将遮阳系统纳入建筑气候适应性设计核心环节：

①法规体系：《能源节约条例》（EnEV）将遮阳系统性能指标与建筑能耗限值直接挂钩，要求设计师提交“遮阳+采光+通风”协同设计方案，各朝向窗强制要求遮阳系数（SC）≤0.3。

②被动房标准：被动房研究所（PHI）规定，被动房外窗必须配备可调节遮阳系统，且遮阳状态需与室内通风系统联动—夏季遮阳开启时同步通风，利用自然风散热；冬季遮阳收起时关闭通风，减少热量流失。

2.法国：从“能源过渡法”到“遮阳文化”

法国通过立法与文化培育，将建筑遮阳从技术要求提升为社会共识：

①立法强制：2019年《能源过渡法》规定，所有新建建筑（包括住宅和公共建筑）必须安装活动式遮阳系统，且遮阳系统的节能贡献率需≥25%（即通过遮阳减少的能耗占总制冷能耗的25%以上）。违反者将面临最高建筑造价5%的罚款。

②历史建筑保护：巴黎老城区改造中，创新采用“内置隐形遮阳系统（内置遮阳中空玻璃）”—将百叶隐藏在双层玻璃之间，既不破坏历史建筑外观，又能实现遮阳功能。卢浮宫扩建工程中，玻璃金字塔下方的展厅就采用了这种技术，夏季可减少70%的太阳辐射热进入。

③遮阳文化：政府通过“夏季遮阳运动”推广遮阳理念，鼓励居民在上午10点至下午4点开启遮阳，配合自然通风，减少空调使用。数据显示，该运动使法国夏季空调使用率下降了18%，峰值用电负荷降低了10%。

里昂某公寓实践显示，采用“双银LOW-E玻璃+磁控内置百叶”系统后，夏季室内温度保持在25～26℃，无需开启空调；冬季采暖能耗降低40%，住户满意度达92%，较传统建筑提升35个百分点。

3.日本：从“紧凑空间”到“精细化遮阳”

日本因土地资源紧张，建筑空间紧凑，发展出适应小空间的精细化遮阳技术体系：

①法规细化：《建筑节能法》根据建筑朝向和窗墙比制定差异化遮阳要求：南向窗墙比＞30%时，必须采用可调节遮阳；西向窗无论窗墙比多少，均需配备“双重遮阳”（固定遮阳板+活动百叶）。

②技术适配：针对东京等高密度城市，开发了“智能遮阳系统”—通过窗外的光敏传感器和温湿度传感器，可选择主动和自动调节百叶角度：当太阳高度角＞60°时，百叶角度调至45°；当室外温度＞30℃时，百叶角度调至70°，实现精准遮阳。

③抗震设计：内置遮阳百叶中空玻璃通过特殊的阻尼连接装置，可承受烈度7级的地震，2011年东日本大地震中，采用该系统的建筑无一例遮阳系统损坏。

东京某集合住宅实测显示，采用“三玻两腔LOW-E玻璃+智能感应百叶”系统后，夏季空调运行时间从每天8小时缩短至2小时，冬季采暖能耗降低55%，且室内CO₂浓度始终控制在800ppm以下，远优于国标1000ppm的限值。

4.美国：从“能源之星”到“区域化解决方案”

美国根据地域气候差异，构建了区域化的建筑遮阳解决方案：

（1）能源之星认证：环保署（EPA）的“能源之星”认证将遮阳系统纳入评分体系，配备高效遮阳系统的建筑可获得额外10分（总分100分），并享受税收减免（最高可达建筑造价的3%）。

（2）气候分区方案：

①寒冷地区（如明尼苏达）：推荐“高透光LOW-E玻璃+固定遮阳板”，侧重冬季采光与保温

②温和地区（如加州）：推荐“LOW-E玻璃+活动式百叶”，兼顾“夏季遮阳隔热，冬季采暖保温”需求

③炎热地区（如佛罗里达）：强制“LOW-E玻璃+双层遮阳”（外遮阳板+内置遮阳百叶），重点控制太阳辐射热

（3）市场培育：美国遮阳协会（SIA）每年举办“遮阳节能大赛”，推广创新技术。2024年获奖项目“自适应遮阳幕墙”可调整遮百叶帘角度，较传统系统节能率提升20%。

我国地域辽阔，气候类型多样，从寒温带的漠河到热带的三亚，建筑节能需求差异显著。基于《建筑气候区划标准》（GB 50178），结合遮阳与保温的协同原理，有部分城市遮阳已走在前列。

地方政策：

江苏省：《江苏省居住建筑标准化外窗系统应用技术规程》DGJ32J-157-2017规定：居住建筑的东、南、西向居住空间，采用活动式外遮阳设计时，应采用外遮阳一体化外窗系统。在《江苏省绿色建筑评价标准》修订中增设专项条款：采用“内置遮阳百叶中空玻璃”的项目，在节能与能源利用评分项中加8分（总分100分），相当于提升一个星级评定的门槛值。对新建公共建筑采用该技术的，按窗面积补贴80元/㎡（参考南京2023年建筑节能补贴标准）。

上海市：《建筑节能项目专项扶持办法》对采用LOW-E+活动式遮阳系统的项目，按建筑面积给予每平方米50元补贴

福建省：在《福建省民用建筑外窗工程技术规范》中明确：厦门、漳州等夏热冬暖地区，新建建筑南向、西向外窗必须采用活动遮阳系统，优先选用内置百叶中空玻璃，遮阳率需≥80%。采用内置遮阳系统的住宅项目，可享受1%-2%的容积率补偿（参考福州2022年绿色建筑激励政策）。

海南省：在《海南省建筑外遮阳工程技术规范》中新增：全年空调建筑的外窗应配置一体化遮阳系统，内置百叶中空玻璃的太阳得热系数（SHGC）需≤0.28，达标项目可获得绿色建筑标识评审额外5分。与光伏系统同步应用时，遮阳部分补贴提高30%，即65元/㎡（参考三亚2023年光热建筑补贴标准）。

四川省：在《四川省既有公共建筑节能改造技术规程》中规定：成都、重庆等高温地区改造项目，东、西向窗墙比＞0.3时，必须加装活动遮阳，采用内置百叶中空玻璃的，计入改造成本120～150元/㎡的节能效益评估（参照四川2023年改造补贴测算）。生产企业研发符合当地热工要求的内置百叶产品，可享受高新技术企业15%所得税优惠（依据川府发〔2022〕12号文）。

浙江省：《既有建筑节能改造技术规程》要求，2025年前完成改造的既有建筑，东南西向窗必须采用活动式遮阳系统，优先选择内置百叶类型。

广东省：《绿色建筑评价标准》（DBJ/T15-83-2021）规定：采用内置遮阳百叶中空玻璃的建筑，可在节能评分项中获10%加分

4.节能减排量化效益

- 全国层面：若所有建筑外窗均采用“Low-e玻璃+活动式遮阳”系统，每年可减少空调能耗约1.2亿吨标准煤，占建筑总能耗的15%-20%，相当于减少2.8亿吨CO₂排放（每吨标准煤对应2.4吨CO₂）。

- 地方案例：深圳市某区推广活动式遮阳后，2023年夏季空调用电量同比下降22%，电网峰荷减少15万千瓦，避免了3次拉闸限电。

- 环境改善：减少的CO₂排放相当于种植1.7亿棵树（每棵树年固碳18kg），可降低城市热岛效应强度1-2℃，减少极端高温天数5-8天/年（中国气象局《城市热岛效应评估报告》）。

5.经济效益

按工业电价0.6元/度计算，全国每年可节约电费约720亿元；同时延长空调使用寿命30%，减少设备更换支出约150亿元/年。以夏热冬暖地区某100㎡住宅为例，采用活动式遮阳后，年节电约1200kWh，折合电费720元，5年即可收回遮阳系统成本。

十、无遮阳措施的环境危害及空调使用限制法规

夏季门窗无遮阳时，高透Low-e玻璃的热聚合效应会引发一系列环境问题，国内外已通过立法手段限制空调过度使用，以缓解其负面影响。

（一）环境危害的量化分析

1.大气温室效应加剧

空调低效运行导致单位制冷量能耗增加30%。我国建筑空调年耗电量约4000亿度，若半数建筑无遮阳，将多耗600亿度电，对应多排放CO₂约4710万吨（火电排放系数0.785kgCO₂/度），占全国年度碳排放的0.5%。

这些额外排放将使全球温升速度加快0.01℃/decade（IPCC第六次评估报告数据），并导致极端气候事件（如暴雨、干旱）发生频率增加20%-30%。

2.城市火炉效应强化

每台1.5匹空调每小时向室外排放3000kJ热量，1平方公里城区（约10万人口）空调小时散热量可达10⁹kJ，相当于燃烧36吨标准煤，使局部温度升高3-5℃。

上海陆家嘴区域监测显示，夏季工作日14:00-16:00，建筑群周边温度较5公里外郊区高4.2℃，其中空调散热贡献约40%温差，导致该区域年极端高温天数（≥35℃）比郊区多12天，形成“热岛-空调负荷增加-更多热量排放”的恶性循环。

3.人体健康风险倍增

高温环境使人体核心温度升高0.5-1℃，导致：

- 中暑发生率增加50%，2023年我国南方地区因高温中暑就医人数达12万人次，其中无遮阳建筑内人员占比60%；

- 心脑血管疾病急诊量上升20%-30%，北京市疾控中心 数据显示，夏季高温时段（≥35℃），心血管疾病死亡率比舒适温度时段高18%；

- 室内外温差过大（≥10℃）导致“空调病”发病率增加40%，症状包括关节疼痛、呼吸道感染等。

4.生态系统连锁破坏

- 动植物影响：城市温度升高导致本地物种减少10%-15%，如上海城区夏季气温升高使萤火虫栖息地消失，种群数量比2000年下降80%；

- 制冷剂泄漏：空调制冷剂年泄漏率5%-10%，其中R32、R410A等物质的全球变暖潜能值（GWP）分别达675和2088，1kgR410A的温室效应相当于2088kgCO₂；

- 水资源消耗：火力发电每度电耗水3-5升，额外600亿度电需消耗18-30亿吨水，加剧北方地区水资源短缺。

（二）国内外空调使用限制法规

1.国际法规与政策

- 欧盟：《能源效率指令》（2012/27/EU）规定，夏季室内空调温度不得低于26℃，冬季不得高于20℃，违反者面临最高5000欧元罚款。2023年修订版进一步要求，空调系统必须与遮阳装置联动控制，否则能效等级不得低于SEER20（比常规要求高20%），以强制提升系统节能性。

- 日本：《节约能源法》明确商业建筑夏季空调设置温度不低于28℃，居民建筑倡导28℃，对达标建筑给予30%的税收减免。东京都规定，未采用遮阳措施的建筑，空调用电价格上浮20%，以此激励建筑节能改造。

- 美国加州：《建筑能效标准》（Title24）强制要求空调系统与活动式遮阳联动，遮阳系数不达标时，空调能效需提升20%（SEER≥20），否则不予核发竣工许可。同时，夏季公共建筑空调温度不得低于26℃，违反者按日罚款1000美元。

- 新加坡：《绿色建筑标志计划》将遮阳系统作为强制评分项，无遮阳的建筑不得获得认证；空调温度设置不得低于24℃，公共场所违规将面临最高1万新元罚款，这一措施使新加坡建筑空调能耗十年间下降18%。

2.国内法规与政策

- 国家标准：《公共建筑节能设计标准》（GB50189-2015）要求，大型公共建筑夏季空调温度设置不得低于26℃，冬季不得高于20℃，未达标者不得参与绿色建筑评价。《民用建筑热工设计规范》（GB50176-2016）将遮阳措施作为夏热地区建筑设计的强制性条款，与空调系统节能性挂钩。

- 地方实施细则：

- 上海市《建筑节能项目专项扶持办法》规定，未采用活动式遮阳的建筑，不得享受节能补贴（最高50元/㎡），且空调系统用电纳入“阶梯电价”管理，超额部分加价50%，2023年通过该政策减少空调用电12亿度。

- 广东省《绿色建筑评价标准》（DBJ/T15-83-2021）将遮阳系统作为节能评分项（权重10%），无遮阳项目直接丧失绿色建筑认证资格，且不得参与“广东省优秀工程勘察设计奖”评选。

- 深圳市《建筑遮阳设计导则》（SJG105-2020）从源头管控：“未设置活动式遮阳的新建建筑，规划部门不予核发建设工程规划许可证”，2022年通过该政策使新建建筑遮阳覆盖率达100%，夏季空调负荷下降30%。

- 北京市《超低能耗建筑示范项目管理办法》将“遮阳+空调联动控制”作为示范条件，符合要求的项目可获每平方米800元补贴，推动了光伏电控遮阳系统的应用，2023年示范项目平均节能率达75%。

3.创新管理手段

- 部分城市推行“空调能效与遮阳挂钩”制度，如杭州市规定：未采用活动式遮阳的建筑，空调能效等级需提高1级（如从3级升至2级），否则不予备案；

- 智慧能源管理系统普及：通过物联网监测建筑遮阳状态与空调运行数据，对未启用遮阳却过度使用空调的用户发送警示，累计3次违规者暂停节能补贴申领资格。

十一、行业发展趋势与技术创新方向

建筑遮阳与Low-e玻璃的协同应用正朝着“材料升级、智能融合、碳足迹优化”三大方向发展，技术创新将进一步突破现有性能边界。

（一）材料技术创新

1.遮阳材料革新：

- 形状记忆合金百叶：可随温度自动调节角度（如26℃时自动闭合30°），无需电机驱动，降低能耗30%；

- 透明光伏百叶：叶片集成钙钛矿光伏材料（透光率60%，转换效率20%），在遮阳同时发电，年发电量可达100kWh/㎡。

（二）智能控制系统升级

1.AI预测性调节：结合气象数据（太阳辐射、温度）和建筑负荷预测，提前1小时调节遮阳角度，比实时控制节能15%；

2.多系统联动：与空调、照明、新风系统联动，如遮阳闭合时自动降低空调设定温度1℃，开启新风增强通风，综合节能率提升至60%；

3.数字孪生技术：通过建筑数字模型实时模拟遮阳效果，动态优化调节策略，确保全生命周期节能性能最优。

（三）碳足迹全生命周期管理

1.低碳生产：Low-e玻璃采用光伏供电生产，减少生产阶段碳排放30%；遮阳百叶采用再生铝（含铝量90%），降低原材料碳足迹；

2.碳足迹标识：建立遮阳系统全生命周期碳足迹评价体系，对低碳产品给予税收优惠，推动行业向“零碳生产”转型；

3.退役回收：开发可拆卸式遮阳系统，玻璃、金属部件回收率达95%以上，符合《“十四五”循环经济发展规划》要求。

十二、政策建议与行业规范完善方向

为推动建筑遮阳与Low-e玻璃协同应用的高质量发展，需从政策引导、标准完善、监管强化三方面构建支撑体系。

（一）强化政策激励

1.扩大补贴范围：将内置遮阳百叶中空玻璃纳入可再生能源建筑应用补贴范围，按200元/㎡给予补贴，对光伏电控系统额外补贴100元/㎡；

2.税收优惠：对采用超低能耗遮阳系统的建筑，减免房产税、城镇土地使用税50%，期限5年；

3.容积率奖励：在夏热地区，对遮阳覆盖率≥90%的建筑给予0.5%的容积率奖励，激励开发商主动采用高效遮阳技术。

（二）完善标准体系

1.制定专项标准：编制《内置遮阳百叶中空玻璃系统技术规程》，明确材料选型、施工工艺、验收指标（如25年寿命要求）；

2.细化气候分区要求：针对不同气候区制定差异化遮阳系数限值（如夏热冬暖地区SC≤0.25，温和地区SC≤0.35）；

3.纳入碳减排核算：将遮阳系统的节电量折算为碳减排量，纳入建筑碳交易市场，实现“节能-减排-收益”闭环。

（三）加强监管执法

1.全过程监管：将遮阳系统纳入施工图审查、施工监理、竣工验收到运营维护的全流程监管，对未按标准施工的项目依法处罚；

2.性能抽检：建立建筑节能性能抽检制度，每年随机抽取20%的建筑检测遮阳系数、传热系数，不合格项目限期整改；

3.信息公开：要求建筑运营单位公开遮阳系统节能数据（如节电量、减排量），接受社会监督，推动行业透明化发展。

结语：

建筑遮阳与Low-e玻璃的协同应用，是建筑领域落实“双碳”目标的微观载体，也是提升人居品质的关键技术。从深圳的超高层综合体到哈尔滨的文旅建筑，从欧盟的能效指令到我国的强制规范，实践与法规共同印证了这一技术路径的科学性与必要性。

未来，随着材料创新、智能控制与政策完善的深度融合，建筑遮阳系统将从“被动节能”升级为“主动创效”的综合平台，不仅满足建筑节能需求，更将成为分布式能源生产、城市微气候调节的重要组成部分。在这一进程中，行业需坚守“系统思维”，摒弃单一材料迷信，以标准为纲、以法规为尺，推动建筑节能事业迈向更高质量发展，为全球可持续建筑贡献中国方案。
